Cigarette Lighter Socket Branches
Update 2020.9.25
　
シガーソケットから分岐して、電圧計＆温度湿度計を取付します。

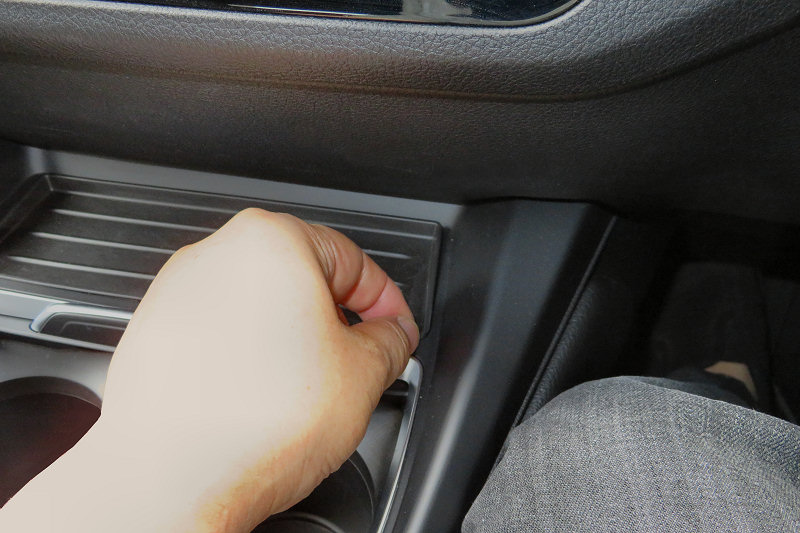

トレイ部分（ゴムシート）の隅をつまんで引っ張って外します。
全部外した時に外しても問題ありません。

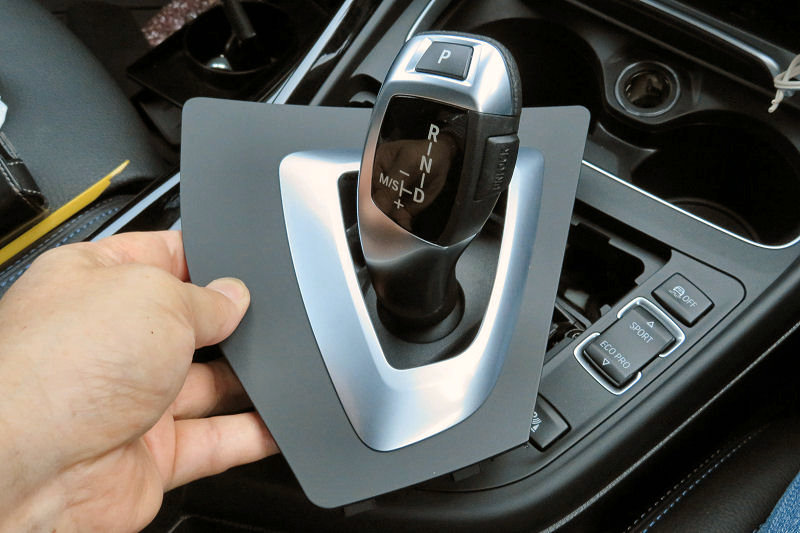

セレクターレバーの枠を外します。

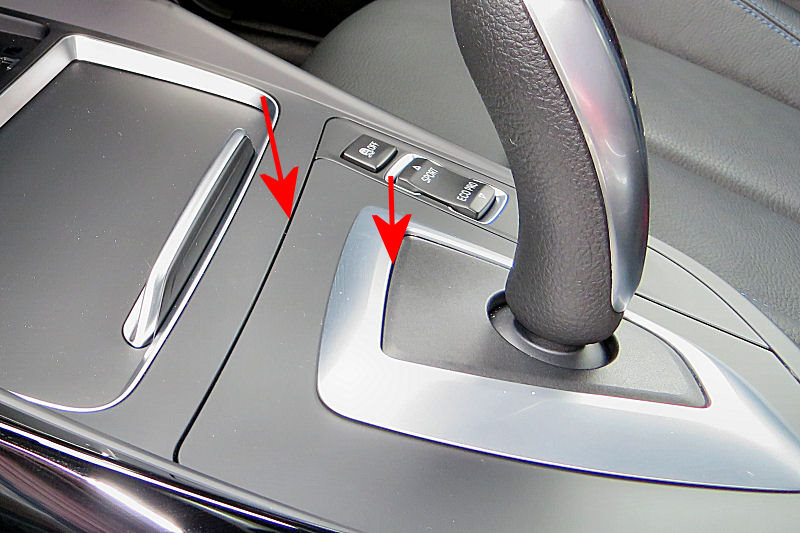

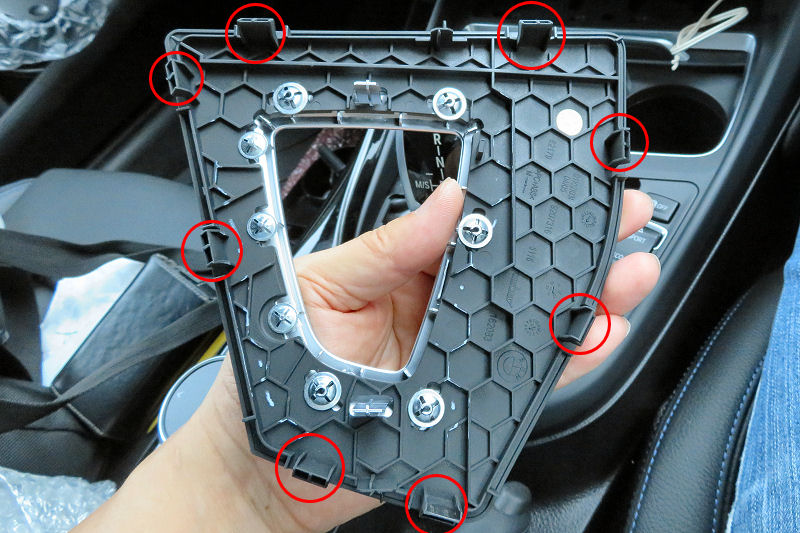

どちらかの↓の隙間に内張りはがしを入れて外します。		 裏側の爪
レバーに当たらないように回転して外します。
iDriveコントローラーのカバーを外します。

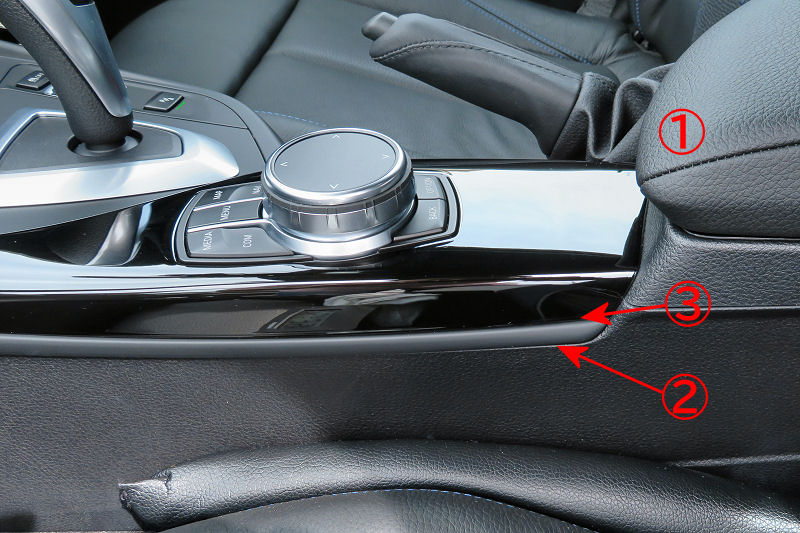

�．◆璽爛譽好箸魍�けておきます。
��←の隙間に内装はがしを入れて��から上の部分を外します。

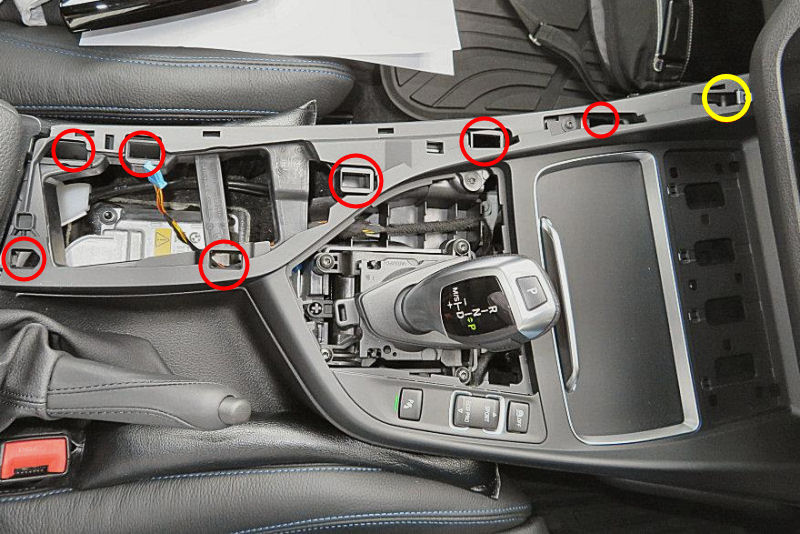

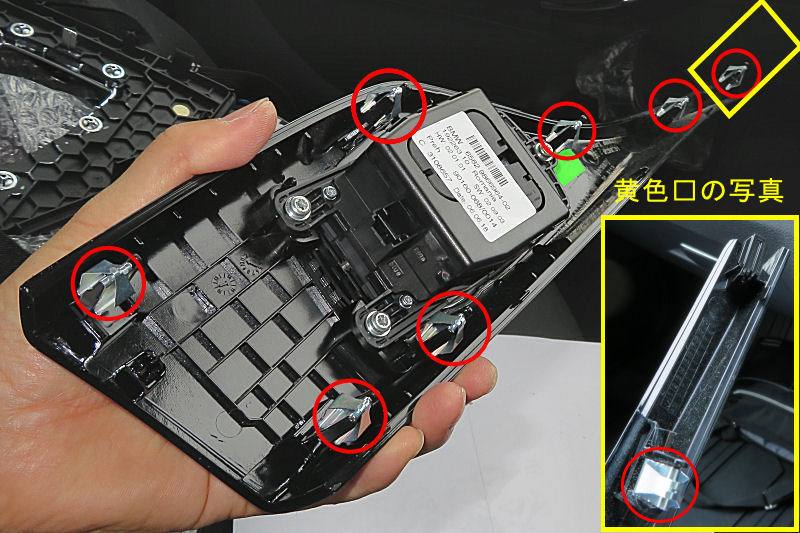

最初に��の←から開いても外せますが、�△鮴茲帽圓Δ罰阿靴笋垢�なります。		 クリップの箇所は赤丸７箇所
先端は突起になっているので、後ろ側から持ち上げて抜くイメージです。

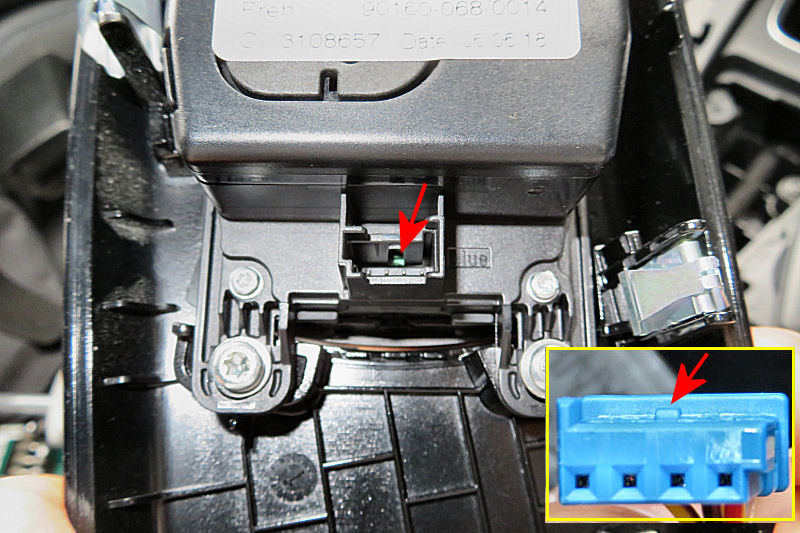

コントローラーのコネクターは内側に突起があるので、写真では下側に押し下げるように外します。

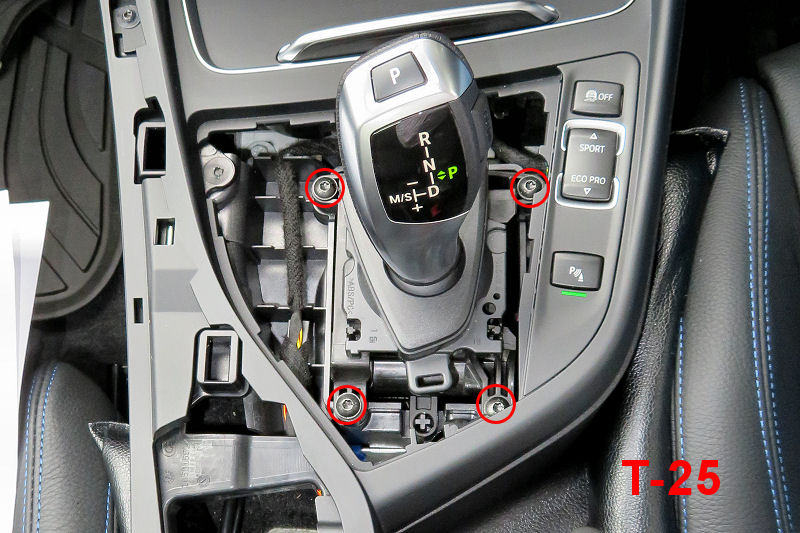

セレクターレバーを固定している4箇所のT-25ねじを外します。

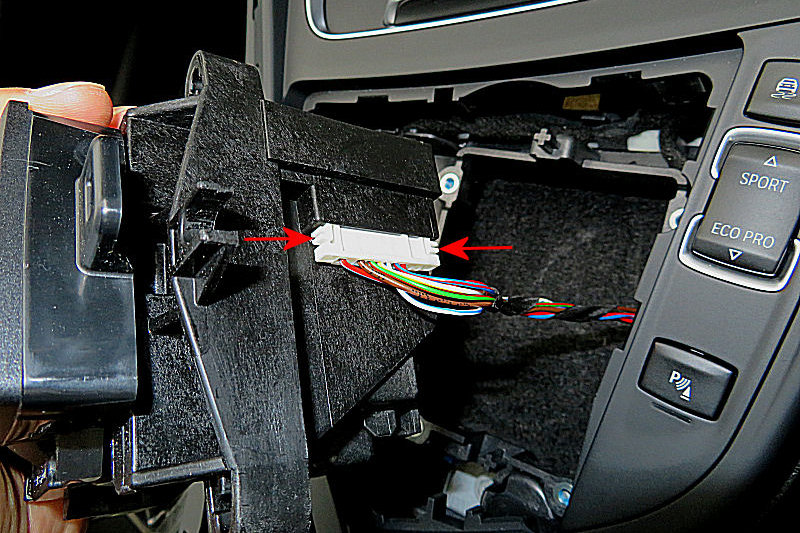

 セレクターレバーのコネクターは→ ←2箇所を押しながら外します。

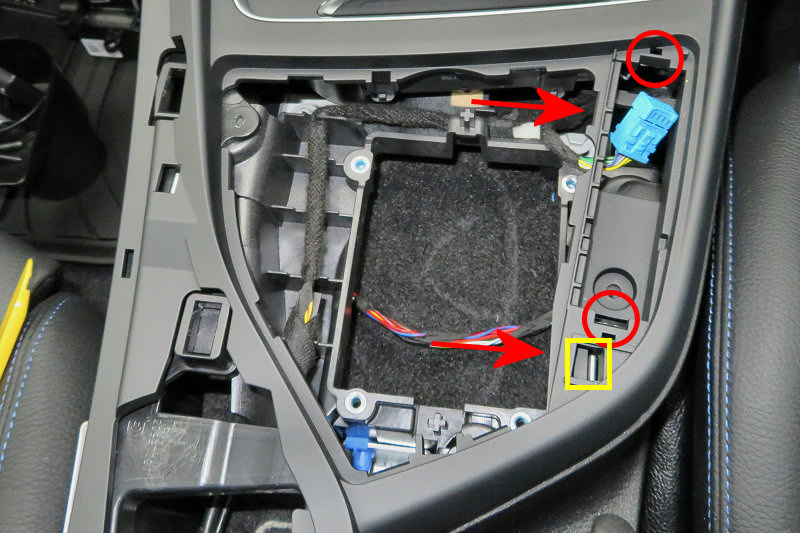

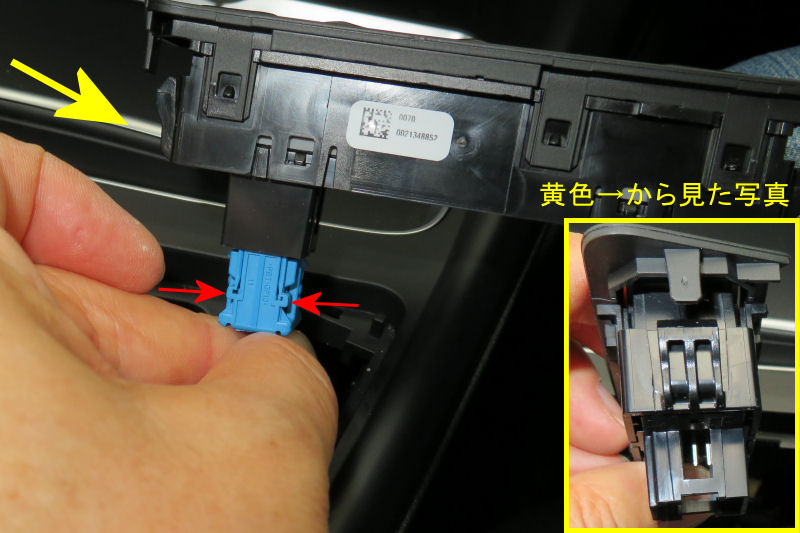

ドライビングパフォーマンススイッチ／パークディスタンスコントロール部分は
→の方から指を入れて、押し上げるように外します。（写真は外した状態）

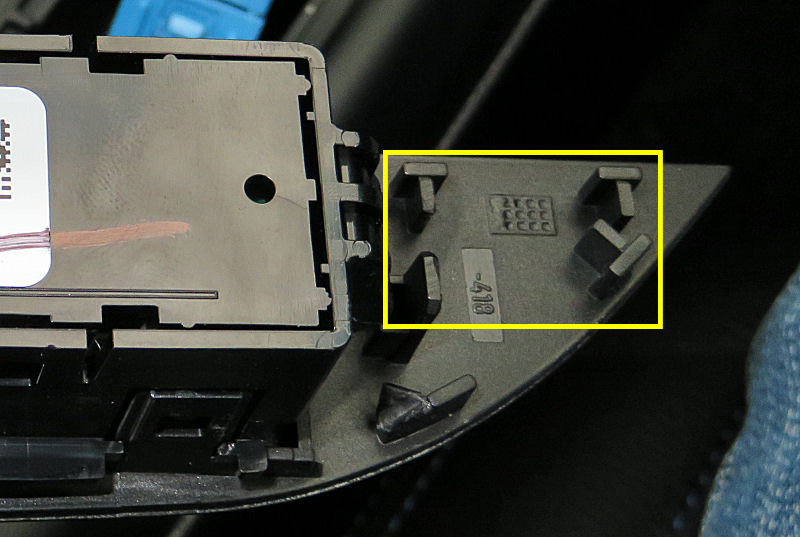

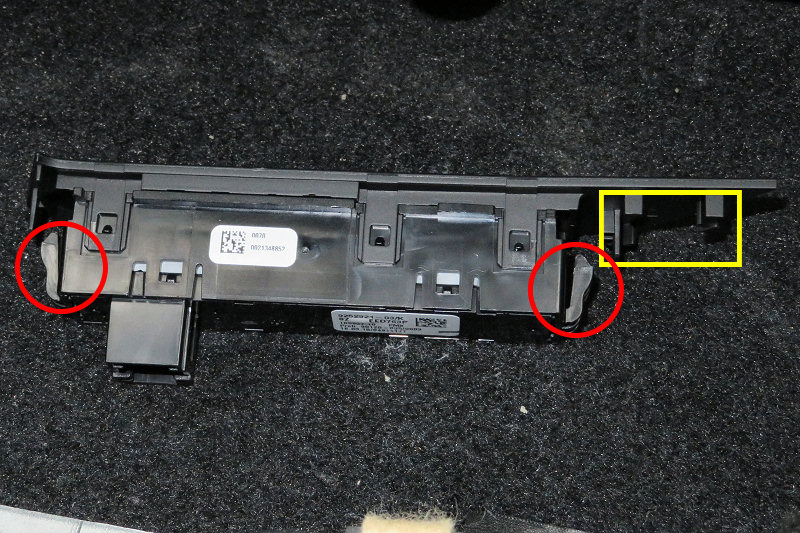

※表面のパネルを外そうとすると破損します。		 左の写真とスイッチユニットのはめ込み関係
コネクターは前後に突起があります。

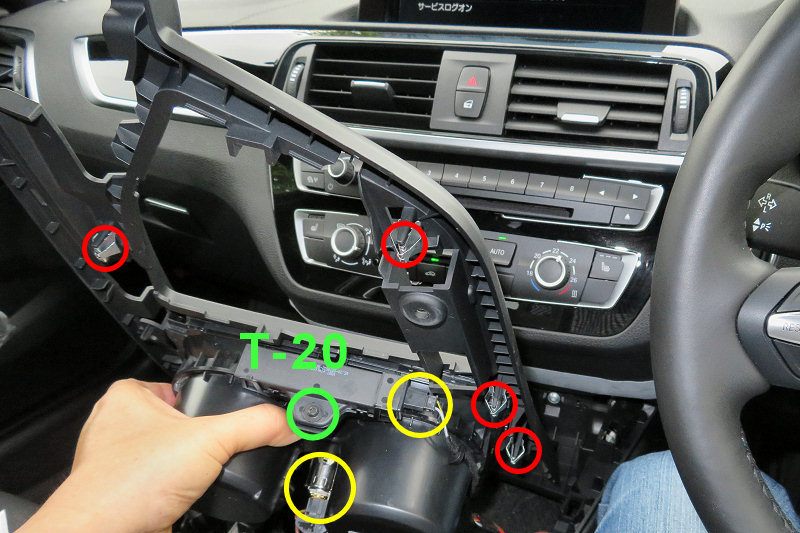

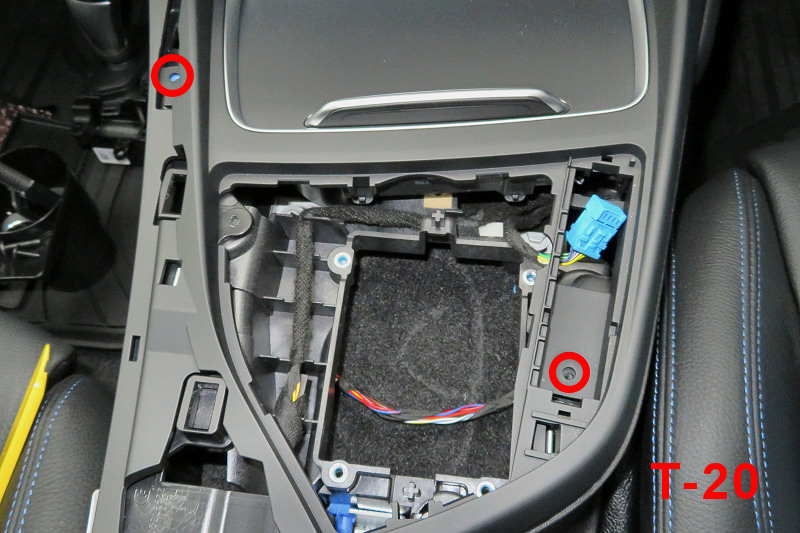

枠を固定している2箇所のT-20ねじを外します。
 後ろ側から引き上げます。
緑のキーアンテナ部分は、コネクターだけを外してもよいが、固定しているT-20のねじを外して
アンテナ本体を外した方がコネクターを抜きやすくなります。

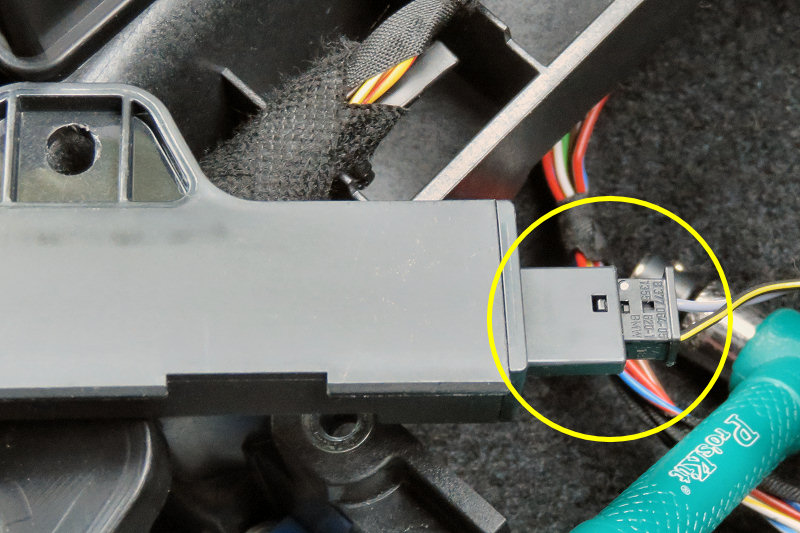

キーアンテナのコネクターの突起は裏側にあるので、アンテナを外さずにコネクターを外す場合は、内側に押しながら

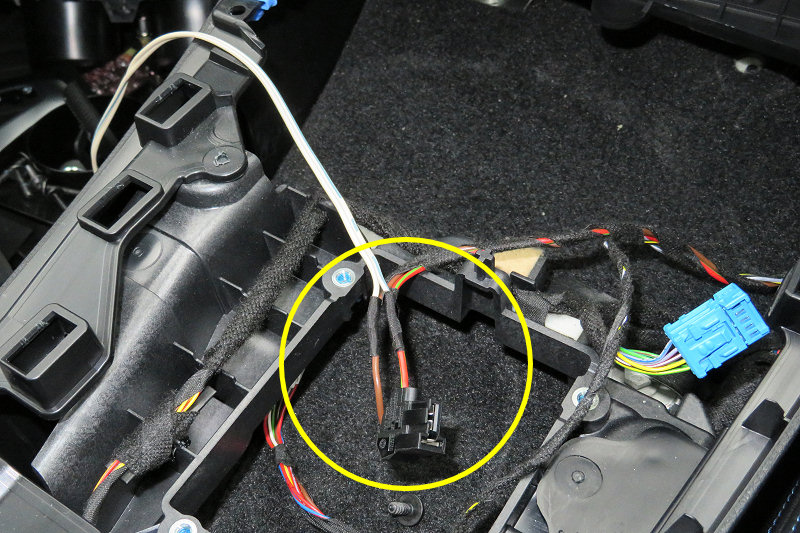

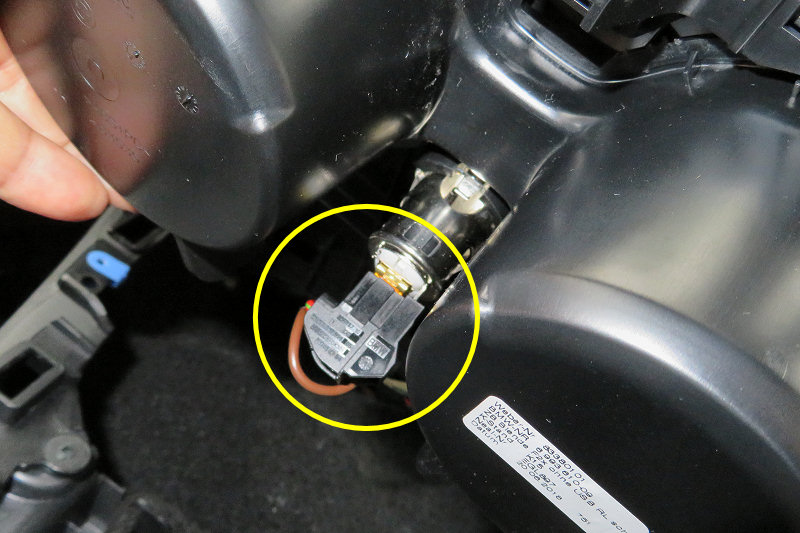

抜けば外せます。		 シガーソケットのコネクターは端子の形状になっています。
シガーソケット用の外したコネクターハーネスから分岐します。

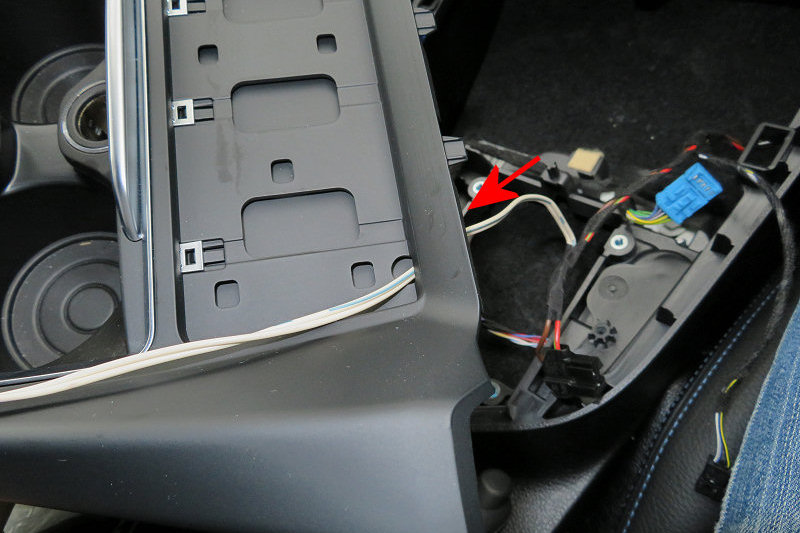

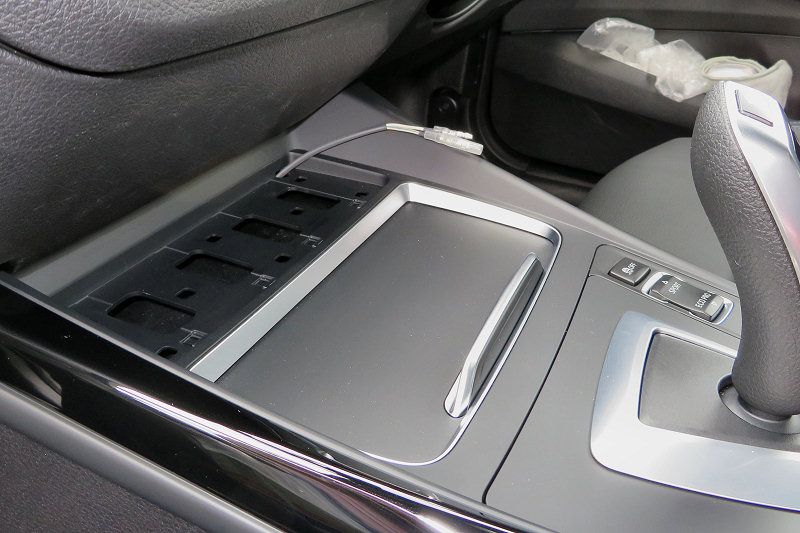

※今回は電流が小さいので細めのハーネスを使用しています。		 分岐したハーネスを隙間から通して表面に出しておきます。
ドリンクホルダーのフタをスライドして開けた状態にします。

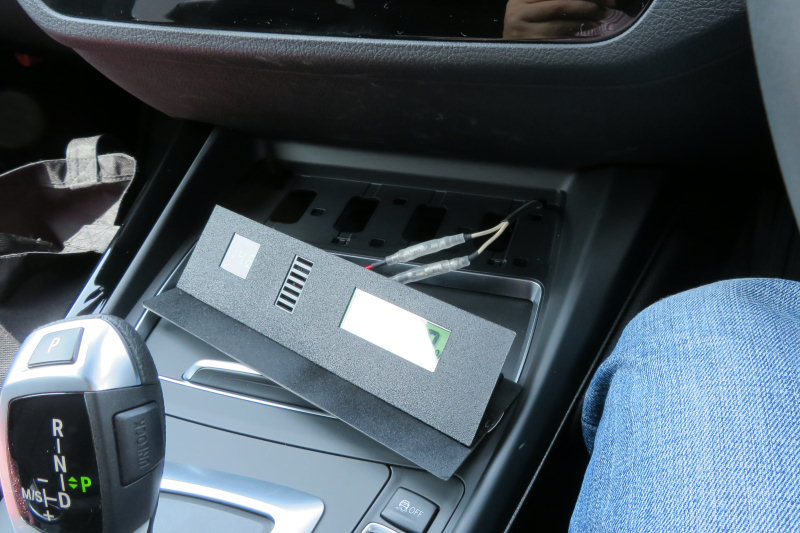

すべて元に戻して、ハーネスにギボシ端子を取付ます。

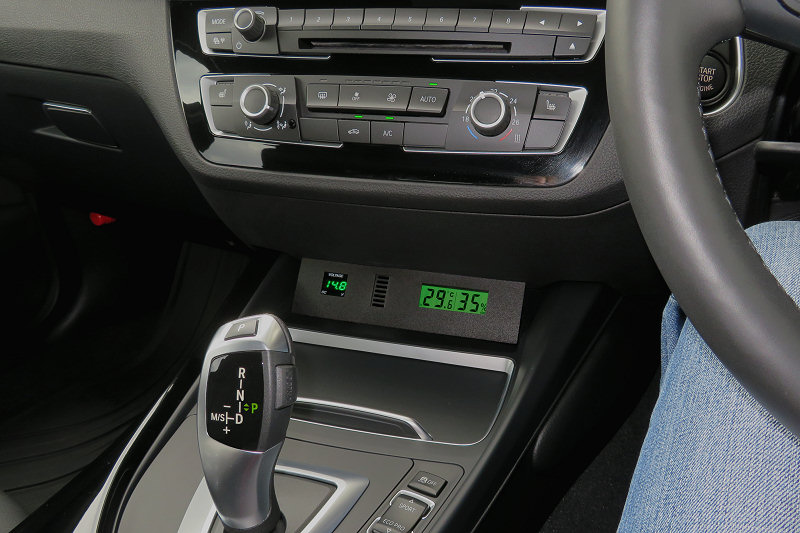

 組立てた、電圧＆温度計湿度計に繋いでセットします。
　
電圧計＆温度湿度計の製作編はみんカラブログで
　
